麦克纳姆轮全面检修与科学保养指南

麦克纳姆轮作为实现设备全向移动的核心部件，凭借其独特的辊子结构设计，广泛应用于AGV机器人、自动化生产线、仓储物流设备等工业领域，其运行稳定性直接决定设备的作业效率与使用寿命。科学的检修与规范的保养，不仅能有效规避故障停机风险，还能大幅延长麦克纳姆轮的服役周期，降低设备运维成本。本文结合工业实际应用场景，详细拆解麦克纳姆轮的检修要点与保养流程，为行业从业者提供专业、可落地的操作指南。

一、麦克纳姆轮核心结构与检修前提

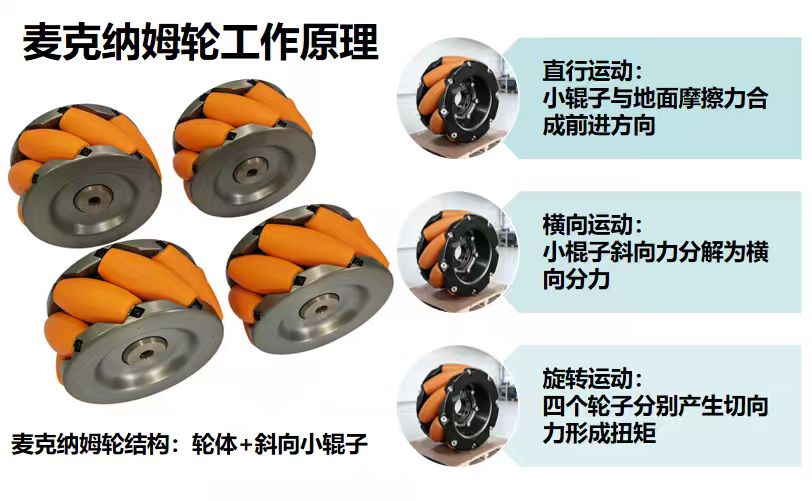

麦克纳姆轮由主轮主体、倾斜辊子、轴承、驱动轴及连接部件组成，其中辊子（通常8-12个均匀分布）与轴承是易损耗、易出现故障的核心部位，其倾斜角度（常用45°）直接影响设备全向移动精度。在开展检修与保养工作前，需满足以下前提条件，确保操作安全与检测准确性：

• 设备停机断电，切断驱动电机电源，等待轮体完全静止，避免检修过程中发生意外转动；

• 清理轮体周边杂物、灰尘及油污，确保检修视野清晰，避免杂质影响检测结果；

• 准备专用检修工具（扳手、游标卡尺、扭矩扳手、润滑脂枪、毛刷等），并检查工具完好性；

• 核对麦克纳姆轮的安装布局（X型或O型）及辊子倾斜角度标准，确保检修符合设备设计要求。

二、麦克纳姆轮重点检修内容（分日常与定期）

（一）日常检修（每日作业前/后，10分钟内完成）

日常检修以快速排查表面隐患、确保即时作业安全为核心，重点关注以下4点：

1. 外观目视检查：观察主轮轮毂、辊子表面是否有裂纹、变形、磨损或聚氨酯脱胶现象，若发现辊子表面出现裂纹、脱胶前兆，或轮毂有明显变形，需立即暂停使用并进一步检测；检查轮体与驱动电机、车体的连接部位，确认螺栓、螺母无松动、缺失，避免运行中出现部件脱落。

2. 辊子灵活性检测：用手轻轻转动每个辊子，感受转动是否顺畅，有无卡顿、异响或明显阻力，若存在卡顿，需排查是否有异物卡住辊子，或轴承损坏、润滑不足；同时检查辊子与轮毂的连接是否牢固，无松动、晃动。

3. 异常现象排查：观察轮体运行轨迹是否偏移，若出现前进后退正常但横向移动异常，需初步排查辊子安装方向是否正确、有无卡滞现象；倾听轮体运行时的声音，若出现刺耳异响、摩擦声，需重点检查轴承和辊子磨损情况。

4. 清洁检查：用毛刷清理辊子间隙、轴承缝隙及轮毂表面的灰尘、杂物，避免杂质进入内部结构，磨损部件或影响转动灵活性，对于顽固污渍，可使用温和清洁剂擦拭，禁止使用腐蚀性化学物质。

（二）定期检修（每周/每月/每季度，按设备使用频率调整）

定期检修需深入检测核心部件状态，及时发现潜在故障，避免小问题扩大，具体内容如下：

1. 辊子深度检测

用游标卡尺测量辊子直径，若磨损量超过原始直径的20%，或辊子表面出现严重不均匀磨损、裂纹、变形，需立即更换辊子；检查辊子倾斜角度，确保与主轮轴线的夹角符合设计标准（常用45°），偏差不超过±1°，否则会导致设备移动精度下降、轨迹偏移；对于圆锥形辊子，需额外检查锥度一致性，避免因加工或磨损偏差影响运动稳定性。

2. 轴承与驱动轴检修

拆卸轮体，检查轴承的磨损情况，若轴承内圈、外圈出现划痕、锈蚀，或转动时阻力过大、有异响，需及时更换同型号轴承；检查驱动轴的磨损、变形情况，测量轴径尺寸，若出现磨损超标、弯曲变形，需进行修复或更换；检查轴承与驱动轴、轮毂的配合间隙，间隙过大易导致运行晃动，需调整或更换配合部件，同时清理轴承内部的旧润滑脂与杂质。

3. 连接部件检测

用扭矩扳手检查轮体与电机、车体连接螺栓的扭矩，确保符合设备说明书要求，避免扭矩不足导致部件松动，或扭矩过大损坏螺纹；检查联轴器、同步带等传动部件，若出现同步带松动、老化、开裂，或联轴器磨损、间隙过大，需及时调整、紧固或更换，防止动力传递损耗，影响轮体转速协同性。

4. 安装精度检测

核对四个麦克纳姆轮的安装位置，确保几何中心与车体中心对称，轮轴高度一致（误差不超过1mm），轮距、轴距符合设计标准，否则会导致设备运动失衡、轨迹偏移；检查辊子安装方向，遵循X型或O型布局要求，确保对角线轮子的辊子角度一致，避免方向错误导致横向力相互抵消，影响全向移动功能。

5. 控制与电气协同检测

若设备出现移动精度下降、轨迹偏移，需结合控制算法排查，检查各轮电机转速是否一致，在横向移动、斜向移动指令下，各轮转速与转向是否符合理论要求；用万用表检测电机供电、驱动信号是否正常，排查电机驱动器、线路是否存在故障，避免电气问题导致轮体运行异常。

三、麦克纳姆轮科学保养流程（核心在于“防磨损、防卡滞、防老化”）

（一）清洁保养（每日必做）

作业结束后，及时清理轮体表面及缝隙内的灰尘、杂物、油污，可用柔软湿布擦拭轮毂、辊子表面，对于辊子间隙内的细小杂质，可用毛刷或压缩空气清理，避免杂质长期堆积导致部件磨损；清洁后，确保轮体表面干燥，无积水、油污残留，防止轴承、轮毂锈蚀，禁止使用高压水枪直接冲洗轮体，避免水分进入轴承内部破坏润滑效果。

（二）润滑保养（每周1次，重载设备每3天1次）

润滑是延长麦克纳姆轮使用寿命的关键，重点针对轴承、辊子轴、驱动轴等转动部位进行润滑，具体操作如下：

1. 选择适配的润滑介质：根据设备使用环境（温度、负载、粉尘情况），选择耐高温、抗磨损、防粉尘的润滑脂（如锂基润滑脂），避免使用劣质润滑脂导致部件磨损加速，重载、高温环境需选用高性能合成润滑脂；

2. 润滑操作：用润滑脂枪将润滑脂均匀注入轴承、辊子轴与轮毂的配合部位，注入量以填满缝隙、无溢出为宜，过多会导致润滑脂吸附灰尘，增加阻力，过少则无法起到有效润滑作用；驱动轴与联轴器的连接部位，需涂抹少量润滑脂，减少摩擦损耗；

3. 定期更换润滑脂：每3个月（或运行1000小时），拆卸轮体，清理轴承、辊子轴上的旧润滑脂，重新注入新润滑脂，确保润滑效果持续稳定，若设备运行环境粉尘多、湿度大，需缩短更换周期至1-2个月。

（三）存储与闲置保养（长期闲置时）

若设备长期闲置（超过1个月），需对麦克纳姆轮进行专项保养，避免部件老化、锈蚀：

• 彻底清洁轮体，去除表面灰尘、油污，晾干后涂抹一层薄薄的防锈油（或润滑脂），保护轮毂、驱动轴等金属部件；

• 将设备放置在干燥、通风、无阳光直射、无腐蚀性气体的环境中，避免潮湿、暴晒导致辊子老化、轴承锈蚀；

• 轮体需放置在平整的支撑面上，避免挤压、碰撞，防止辊子、轮毂变形；若需拆卸轮体单独存储，需用防护套包裹，放置在干燥通风处，定期（每月1次）检查状态并补充润滑脂；

• 闲置期间，每月启动设备运行5-10分钟，让轮体、轴承充分转动，避免润滑脂凝固、部件卡顿，同时检查轮体运行状态是否正常。

（四）特殊环境保养（高温、粉尘、潮湿环境）

针对不同恶劣环境，需采取针对性保养措施，避免轮体过早损坏：

1. 高温环境（超过40℃）：缩短润滑脂更换周期，选用耐高温润滑脂；定期检查辊子表面温度，避免长时间高温运行导致聚氨酯辊子老化、脱胶；

2. 粉尘环境（如矿山、建材车间）：增加清洁频率，每日多次清理轮体缝隙内的粉尘，可在轮体周边加装防尘罩，防止粉尘进入轴承、驱动轴；

3. 潮湿环境（如食品加工、清洗车间）：清洁后及时擦干轮体，定期涂抹防锈油，选用防水型轴承，避免水分进入内部导致锈蚀、卡滞；

4. 粗糙地面环境：定期检查辊子磨损情况，缩短检修周期，避免地面凸起、杂物导致辊子异常磨损、变形，必要时更换耐磨性更强的辊子材质。

四、常见故障检修与解决方法

在日常使用中，麦克纳姆轮易出现卡顿、异响、磨损过快、移动精度下降等故障，结合检修经验，整理以下常见故障及解决方法，快速排查修复：

常见故障	故障原因	解决方法
辊子转动卡顿	1. 辊子间隙有异物卡住；2. 轴承磨损、润滑不足；3. 辊子与轮毂连接松动	1. 清理异物，检查并加固辊子连接；2. 更换磨损轴承，补充润滑脂；3. 紧固连接螺栓，调整配合间隙
运行有异响	1. 轴承磨损、缺润滑；2. 辊子磨损不均、变形；3. 连接部件松动；4. 驱动轴磨损	1. 补充润滑脂或更换轴承；2. 更换磨损、变形辊子；3. 紧固连接螺栓；4. 修复或更换驱动轴
辊子磨损过快	1. 地面粗糙、有尖锐杂物；2. 负载超标；3. 润滑不足；4. 辊子材质不匹配	1. 清理地面杂物，改善作业环境；2. 控制负载在额定范围内；3. 加强润滑保养；4. 更换适配材质的耐磨辊子
横向移动异常（前进后退正常）	1. 辊子安装方向错误；2. 控制算法偏差；3. 单个轮体卡滞或电机故障；4. 地面摩擦系数不足	1. 对照布局图调整辊子安装方向；2. 校准控制算法，核对轮速指令；3. 排查卡滞轮体或电机故障；4. 改善地面摩擦，增加轮压
移动精度下降、轨迹偏移	1. 辊子磨损不均；2. 安装精度偏差；3. 电机转速不一致；4. 负载重心偏移	1. 更换磨损辊子，确保辊子一致性；2. 校准安装精度，调整轮轴高度、轮距；3. 检测电机性能，调整转速协同；4. 调整负载重心，保持平衡
辊子脱胶、开裂	1. 聚氨酯包胶工艺缺陷；2. 高温、老化；3. 负载冲击过大；4. 化学物质腐蚀	1. 更换合格的包胶辊子；2. 改善高温环境，缩短闲置保养周期；3. 控制负载冲击；4. 避免接触腐蚀性化学物质

五、检修与保养禁忌

1. 禁止在设备未断电、轮体未静止时进行检修，避免发生机械伤害；

2. 禁止使用腐蚀性清洁剂、高压水枪冲洗轮体，避免损坏辊子材质、轴承密封，防止水分进入内部；

3. 禁止随意调整辊子倾斜角度、连接螺栓扭矩，避免影响安装精度，导致设备移动异常；

4. 禁止使用劣质润滑脂、不符合型号的轴承、辊子等配件，避免加速部件磨损，引发故障；

5. 禁止在轮体有裂纹、变形、严重磨损的情况下继续使用，避免故障扩大，损坏驱动电机、车体等其他部件；

6. 禁止忽视润滑保养，避免金属部件干摩擦，导致轴承、驱动轴磨损、卡滞；

7. 禁止在粉尘、潮湿环境中未采取防护措施使用，避免杂质、水分进入轮体内部，缩短使用寿命。

六、总结

麦克纳姆轮的检修与保养，核心是“日常排查防隐患、定期深度查核心、科学润滑防磨损、精准适配环境需求”。通过规范的日常检修，可及时发现表面故障与潜在隐患；通过定期深度检测，可规避核心部件老化、磨损带来的停机风险；通过科学的润滑与清洁保养，可最大限度延长轮体使用寿命。

在实际应用中，需结合设备的使用频率、负载情况、作业环境，灵活调整检修与保养周期，同时严格遵循操作规范与禁忌，确保麦克纳姆轮始终处于最佳运行状态。唯有重视每一个检修细节、落实每一项保养措施，才能充分发挥麦克纳姆轮的全向移动优势，提升设备作业效率，降低运维成本，为工业自动化生产保驾护航。
