麦克纳姆轮：全向移动的核心结构解析

麦克纳姆轮作为实现设备全向移动的核心部件，凭借其独特的结构设计，打破了传统轮式移动的方向限制，让设备在二维平面内可轻松完成前进、后退、横向平移、斜向移动及原地旋转等复杂动作，广泛应用于工业机器人、自动化物流AGV、精密仪器搬运等领域。这一革命性结构由瑞典工程师本特·伊隆于1973年发明，其核心优势源于精准的结构组合与力的协同作用，下文将详细解析其核心结构组成。

一、核心结构总成：三大关键模块协同运作

麦克纳姆轮的核心功能实现依赖于“主轮主体-斜向辊子-驱动连接系统”的三位一体结构，各模块既独立承担功能，又紧密协同配合。与传统车轮单一轮体结构不同，其最大特点是通过斜向辊子的特殊布局，将驱动力分解为多方向分力，从而实现全向运动，整体结构需满足强度、稳定性与运动精度的三重要求。

二、关键结构模块详解

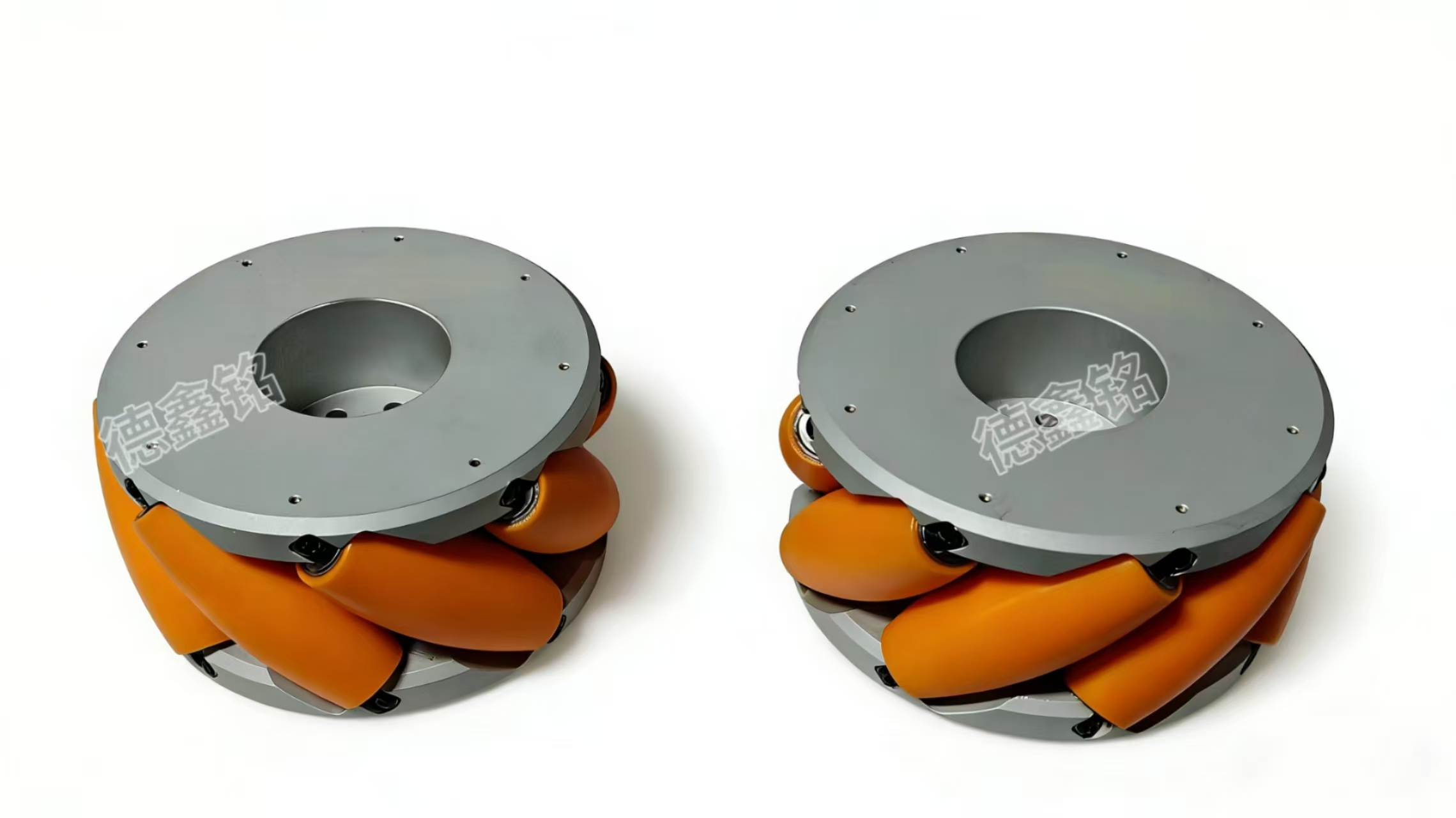

（一）主轮主体：承载与动力传递的核心框架

主轮主体是麦克纳姆轮的基础承载部件，主要负责支撑设备重量、连接驱动系统并传递转矩，其结构设计直接影响轮子的承载能力与运动稳定性。

1. 结构形态：通常采用圆筒状轮毂结构，外周均匀分布用于安装辊子的卡槽或轴孔，内部设计有加强筋以提升整体刚性，避免在承载或运动过程中发生形变。部分重载场景的主轮主体还会采用分体式设计，便于维护与更换部件。

2. 材质选择：根据应用场景的负载需求差异，材质分为两类：一是高强度金属材质，如铝合金、合金钢等，具备强度高、抗形变能力强的特点，适用于工业AGV、重型设备搬运等重载场景；二是工程塑料材质，如增强尼龙、聚甲醛等，成本较低、加工便捷且重量轻，常用于小型服务机器人、轻载实验平台等场景。

3. 核心作用：一方面承接驱动系统的转矩，带动整个轮体旋转；另一方面为斜向辊子提供稳定的安装基础，确保辊子在运动过程中保持既定倾斜角度，保障力的分解精度。

（二）斜向辊子：全向运动的核心执行部件

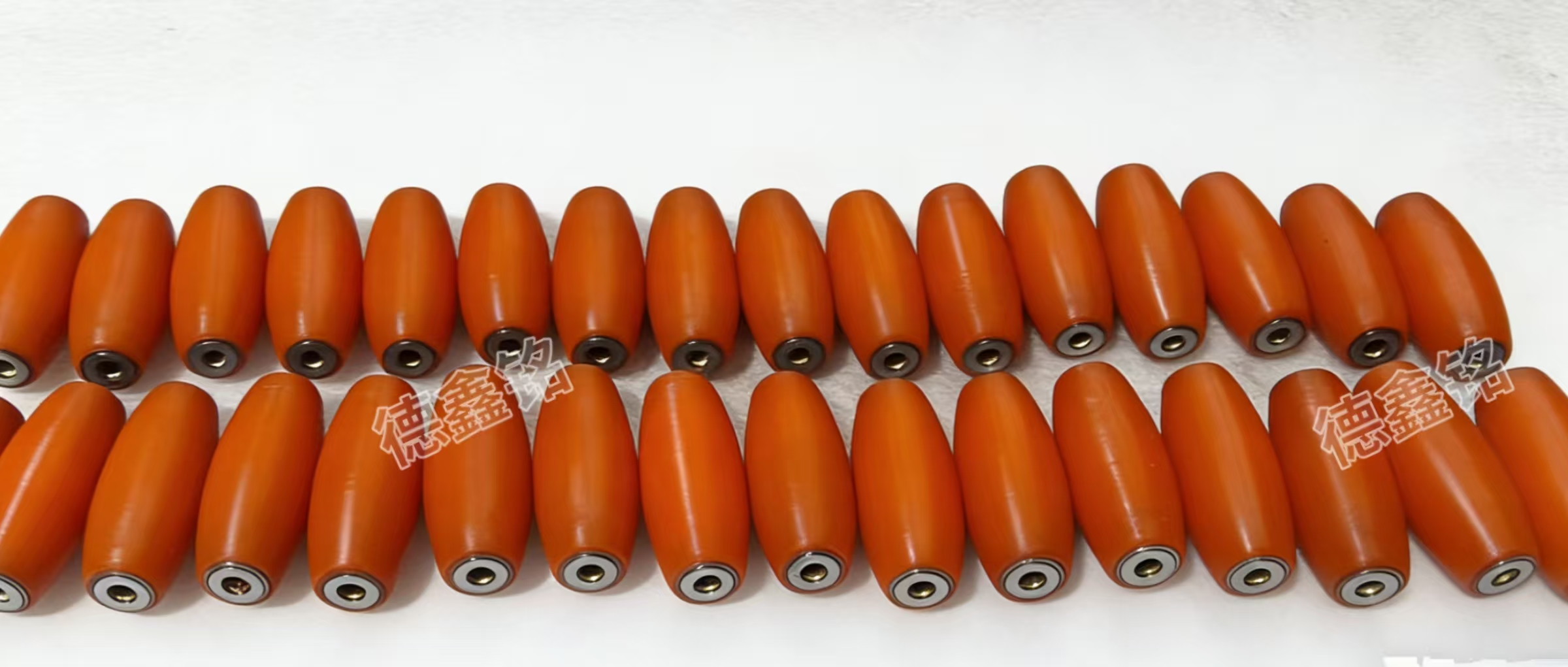

斜向辊子是麦克纳姆轮实现全向移动的关键，均匀分布在主轮主体的外周，可绕自身轴线自由转动，其倾斜角度、数量、形态直接决定了全向运动的灵活性与稳定性。

1. 核心参数：倾斜角度是辊子设计的核心指标，最通用的角度为45°，可在横向与纵向运动能力之间达到最佳平衡，适用于绝大多数通用场景；此外还有30°和60°两种特殊角度，30°倾斜侧重提升纵向驱动力，适用于重载且需少量横向调整的场景，60°倾斜则强化横向移动能力，适用于狭窄空间内频繁侧向调整的场景。

2. 数量与分布：辊子数量通常在8-12个，沿主轮主体外周均匀对称排列。这种对称分布可确保轮体与地面接触时受力均衡，避免运动过程中出现偏心晃动，同时较多的辊子数量能提升接触稳定性，减少颠簸感。

3. 形态与材质：形态上分为圆柱形辊子和圆锥形辊子，圆柱形辊子接触面积均匀，适用于平坦地面，是通用型选择；圆锥形辊子可减少横向滑动摩擦，适用于高速或高精度控制场景，但加工难度较高。材质方面，多采用橡胶、聚氨酯等弹性材料，或高强度工程塑料，具备良好的耐磨性与弹性，能保证与地面的稳定摩擦力，同时减少运动噪音。

4. 特殊设计：辊子的母线多采用等速螺旋线或椭圆弧近似设计，确保当主轮主体旋转时，所有辊子的外包络面形成完整的圆柱面，保证轮体能够连续、平稳地滚动，避免出现卡滞或跳动现象。

（三）驱动连接系统：动力传输与协同控制的保障

麦克纳姆轮的全向运动需要多轮协同控制，驱动连接系统负责将动力精准传递到每个轮体，并保障各轮独立可控，主要由连接部件与驱动单元组成。

1. 连接部件：分为两类，一是辊子与主轮主体的连接，通常采用轴销或轴承连接，轴承连接可减少辊子转动时的摩擦阻力，提升运动效率与使用寿命，但成本相对较高，需定期维护润滑；二是主轮主体与驱动单元的连接，可直接与电机轴刚性连接，或通过传动带、链条、齿轮等传动装置连接，后者可灵活调整传动比，满足不同速度与扭矩需求。

2. 驱动单元：每个麦克纳姆轮需配备独立的驱动电机，这是实现多方向运动合成的核心前提。常用电机包括直流无刷电机（效率高、寿命长、控制精度高，适用于中高端设备）、步进电机（定位精度极高，适用于低速精密控制场景），电机选型需根据设备的动力需求、控制精度与成本预算综合确定。

三、结构协同原理：力的分解与运动合成

麦克纳姆轮的全向运动本质是通过结构设计实现力的精准分解与合成。当主轮主体在驱动系统带动下旋转时，斜向辊子与地面接触产生的摩擦力可分解为两个分力：一是沿主轮切线方向的分力，用于推动设备前进或后退；二是沿辊子轴线方向的分力，用于实现横向或斜向移动。

在实际应用中，通常采用4个麦克纳姆轮按矩形布局组合使用，通过控制系统精准调节每个轮子的转速与转向，使各轮产生的分力相互合成，即可实现任意方向的运动。例如，当相对的两个轮子同向旋转、另外两个反向旋转时，合成的水平分力推动设备横向平移；当同侧轮子同向旋转、对侧反向旋转时，利用力矩差实现设备原地旋转。

四、结构设计的核心要求

麦克纳姆轮的结构设计需满足三大核心要求：一是强度匹配，主轮主体与辊子的材质和结构需与负载需求匹配，避免重载下形变；二是精度控制，斜向辊子的倾斜角度、安装位置需精准，确保力的分解与合成精度；三是稳定性保障，各连接部件需牢固，辊子转动灵活，避免运动过程中出现卡滞、晃动等问题，保障设备运行平稳。

综上，麦克纳姆轮通过“主轮主体承载、斜向辊子传力、驱动系统协同”的精密结构组合，实现了全向移动的突破。其结构设计的科学性与灵活性，使其成为自动化、智能化领域不可或缺的核心部件，随着材质与加工技术的升级，其应用场景还将进一步拓展。
