麦克纳姆轮驱动原理：解锁全向移动的“黑科技”密码

作为全向移动技术的经典应用，麦克纳姆轮凭借独特的设计和巧妙的力学原理，正在重塑多个领域的自动化作业模式。今天，我们就来深度解析它的驱动原理，揭开其“横行霸道”的神秘面纱。

一、先认“形”：麦克纳姆轮的独特构造

要理解驱动原理，首先要认清麦克纳姆轮的“长相”。与传统车轮光滑的外圈不同，麦克纳姆轮的核心特征是：在主轮轮毂的外缘，均匀分布着一圈可被动旋转的小辊子，这些小辊子并非垂直于主轮轴线，而是与主轮轴线呈45°角倾斜安装。从外观上看，这些斜向排列的小辊子就像给轮子“穿上”了一件带斜纹的“铠甲”，而正是这件特殊的“铠甲”，赋予了麦克纳姆轮突破传统的运动能力。

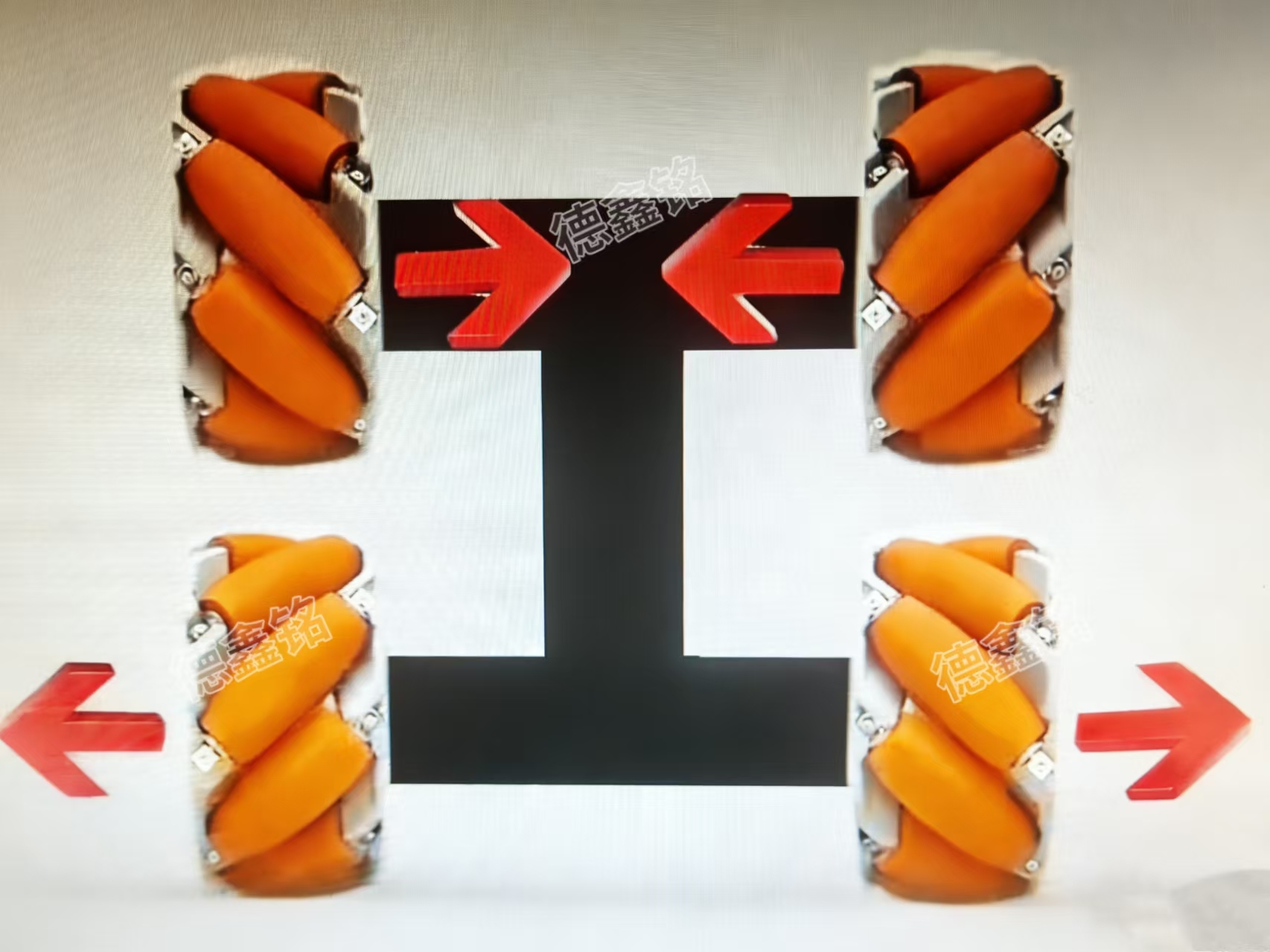

值得注意的是，一套完整的麦克纳姆轮全向移动系统，通常由4个麦克纳姆轮组成，且这4个轮子分为“左旋”和“右旋”两种类型，呈镜像对称分布（常见安装方式为：左前、右后轮为左旋轮，右前、左后轮为右旋轮）。每个轮子都配备独立的驱动电机，这是实现全向移动的基础——只有让每个轮子的转速和转向都能独立控制，才能通过组合形成不同的运动轨迹。

二、再懂“理”：驱动原理的核心——力的分解与合成

麦克纳姆轮之所以能实现全向移动，本质是对摩擦力的巧妙分解与合成。我们可以从“单个轮子的力分解”和“四个轮子的力合成”两个层面，清晰理解其工作逻辑。

1. 单个轮子：斜向辊子的“力分解魔法”

当单个麦克纳姆轮在电机驱动下旋转时，其边缘的斜向小辊子会与地面接触并产生摩擦力。由于小辊子与主轮轴线呈45°角，这个摩擦力会被分解为两个相互垂直的分力：一个是沿主轮切线方向的“纵向分力”（用于驱动设备前进或后退），另一个是沿小辊子轴线方向的“横向分力”（用于提供横向移动的动力）。

这里有一个关键细节：小辊子是可以被动旋转的。当横向分力作用时，小辊子会绕自身轴线转动，从而减少横向移动的阻力；而纵向分力则会直接驱动主轮旋转，带动设备产生纵向运动。简单来说，单个麦克纳姆轮的旋转，无法让设备沿直线前进或后退，而是会产生一个斜向的运动趋势，这也是需要4个轮子配合工作的原因。

2. 四个轮子：多向分力的“合成协作”

由于4个麦克纳姆轮呈对称分布，且各自能产生纵向和横向分力，我们只需通过控制不同轮子的转向（顺时针/逆时针）和转速，就能让这些分力相互抵消或叠加，最终合成设备所需的运动方向。以下是几种典型运动模式的力合成逻辑：

• 直线前进/后退：当4个轮子以相同转速、相同方向（均顺时针或均逆时针）旋转时，左右两侧轮子产生的横向分力会相互抵消（左侧轮子的横向分力向右，右侧轮子的横向分力向左，大小相等、方向相反），而所有轮子的纵向分力会叠加形成合力，推动设备沿直线前进或后退。

• 横向平移（蟹行）：这是麦克纳姆轮最具代表性的运动模式。以向右横向平移为例，我们让左侧两个轮子顺时针旋转，右侧两个轮子逆时针旋转。此时，左侧轮子产生的横向分力均向右，右侧轮子产生的横向分力也均向右，横向分力叠加形成向右的合力；而左右两侧轮子的纵向分力则相互抵消（左侧轮子的纵向分力向前，右侧轮子的纵向分力向后，大小相等、方向相反），最终设备就能平稳地向右横向移动。向左横向平移的原理与之相反。

• 原地旋转：当左侧两个轮子顺时针旋转，右侧两个轮子逆时针旋转（或反之）时，左右两侧轮子产生的纵向分力和横向分力都会相互抵消，取而代之的是一个“旋转力矩”。这个力矩会驱动设备绕自身中心轴做360°原地旋转，无需占用额外的转向空间。

• 斜向移动：如果控制4个轮子的转速不同、转向不同，就能让纵向分力和横向分力都不相互抵消，而是合成一个斜向的合力，推动设备沿任意斜向方向移动（比如45°斜向、135°斜向等）。这种灵活的斜向运动能力，让设备在狭窄空间内的路径规划更加高效。

三、知其“用”：原理落地的应用场景

从1973年瑞典工程师本特·伊隆发明麦克纳姆轮至今，这项技术已在多个领域落地应用，其应用场景的选择，也恰好对应了其技术优劣的适配性。

麦克纳姆轮的最大优势是“灵活高效”和“空间友好”：无需转向机构就能实现全向移动，让设备在狭小空间内（如仓库货架之间、病房走廊、舰船船舱）也能精准穿梭，大幅提升作业效率和空间利用率。基于这一优势，它的典型应用包括：

• 自动化仓储：AGV搬运机器人配备麦克纳姆轮后，可在货架间隙灵活横移、转向，精准完成货物拣选和转运；

• 医疗领域：病房服务机器人、手术辅助机器人借助其灵活移动能力，可在拥挤的病房内平稳移动，减少与人或设备的碰撞风险；

• 特种作业：拆弹机器人、战术侦查车利用其全向移动能力，可在复杂危险环境中快速调整位置，提升作业安全性；

• 舞台与展览：舞台道具、展览展品搭载麦克纳姆轮后，可实现无轨道、流畅的移动，营造出“悬浮感”的视觉效果。

四、总结：全向移动时代的“基础密码”

麦克纳姆轮的驱动原理，本质是用“45°斜向辊子”这一简单设计，实现了对摩擦力的精准控制——通过力的分解与合成，打破了传统轮式移动“只能前后、需转向”的局限。尽管存在一定的应用限制，但它依然是全向移动技术中最成熟、应用最广泛的方案之一。

随着自动化、智能化技术的发展，麦克纳姆轮的制造精度不断提升，控制算法不断优化，其应用场景也在持续拓展。从工业仓储到医疗服务，从特种作业到舞台艺术，这项诞生近50年的技术，依然在为各行各业的高效运作注入动力。而理解它的驱动原理，不仅能让我们看懂这些“灵活移动”的奥秘，更能感受到机械设计中“化繁为简”的智慧。
